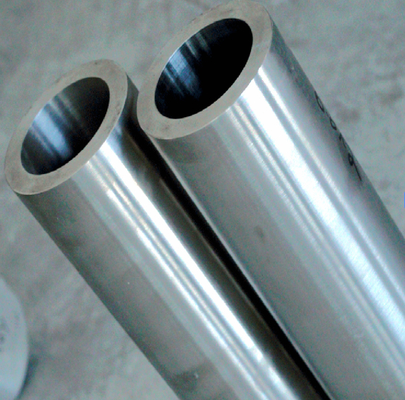

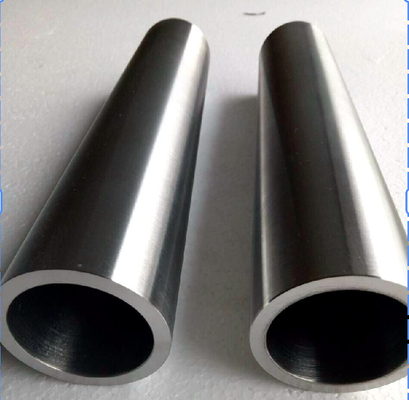

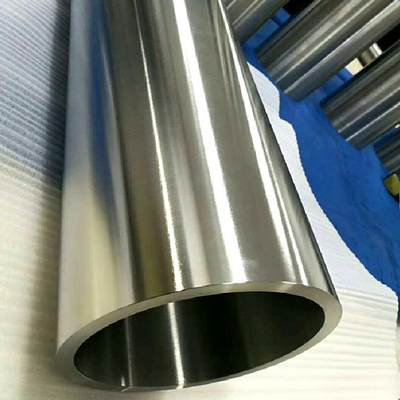

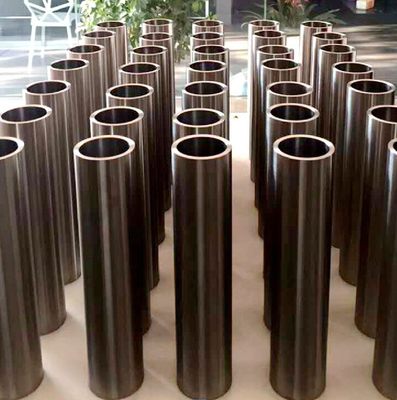

GR5 Tubo sin costuras de aleación de titanio para oleoductos de aviación Tubo auxiliar de aceite de aeronaves

GR5 Tubo sin costuras de aleación de titanio para oleoductos de aviación Tubo auxiliar de aceite de aeronaves

1¿Por qué usar aleación de titanio para hacer tuberías de combustible de aviación?
La aleación de titanio tiene las siguientes ventajas, que son particularmente adecuadas para el campo de la aviación:

Peso ligero: aproximadamente un 40% más ligero que el acero, la reducción de peso es la clave para el diseño de aviones.

Super resistencia a la corrosión: puede resistir el combustible de aviación, el vapor de agua y la corrosión por sal.

Alta resistencia: La resistencia es cercana a la del acero, mucho mayor que la del aluminio, y tiene una fuerte resistencia a la presión y a la explosión.

Resistencia a altas y bajas temperaturas: puede soportar ambientes extremos de -250°C a 600°C.

Buen rendimiento frente a la fatiga: trabajo a largo plazo en un entorno de alta presión y vibración, no es fácil agrietarse y fallar.

Extremadamente larga vida útil: la vida útil es mucho más larga que las tuberías de combustible tradicionales de acero al carbono o aleación de aluminio.

Por lo tanto, las tuberías de combustible de aleación de titanio se utilizan principalmente para:

Las tuberías principales de combustible de los aviones, las tuberías periféricas de combustible de los motores y las tuberías internas de los equipos de reabastecimiento de combustible de gama alta.

2Materiales comunes para tuberías de aceite de aviación de aleación de titanio

Código del material Nombre completo Características
Ti-6Al-4V aleación de titanio-6% de aluminio-4% de vanadio más comúnmente utilizada, alta resistencia global,

buena resistencia a la corrosión, adecuada para moldear
Ti-3Al-2.5V aleación de titanio-3% de aluminio-2.5% de vanadio Más adecuado para el procesamiento en frío y tuberías de aceite de paredes delgadas
Titanio puro Gr.2 Titanio puro industrial Resistencia media, pero excelente resistencia a la corrosión, adecuado para sistemas de baja presión

3Proceso de fabricación de tuberías de aceite de aleación de titanio
Fabricación de tuberías de titanio sin costuras: extrusión en caliente + laminado en frío/dibujo en frío para garantizar que la pared de la tubería sea uniforme y libre de defectos.

Fabricación de tubos de titanio soldados: soldadura láser después de formar tiras de titanio, adecuadas para tubos de gran diámetro.

Tratamiento de la superficie:

Decapado para eliminar la capa de óxido

Tratamiento por pasivación para evitar una posterior corrosión

Control de tamaño de precisión:

La tolerancia del diámetro del tubo se controla generalmente dentro de ± 0,1 mm

Tolerancia del grosor de la pared del tubo ±10%

4Indicadores típicos de rendimiento (por ejemplo, Ti-6Al-4V)
Resistencia a la tracción: ≥ 895 MPa

Resistencia al rendimiento: ≥ 828 MPa

Elongado: ≥ 10%

Dureza: 280 ∼ 340 HV

Densidad: alrededor de 4,43 g/cm3 (40% inferior al acero)

5. DETALES del tamaño

6Ejemplos de aplicaciones de tuberías de aleación de titanio
Sistema de combustible del Boeing 787: se utilizan ampliamente las tuberías de aceite Ti-6Al-4V.

Tubos de aceite para el motor del Airbus A350.

Gasoductos principales de suministro de combustible para tanques y cazas militares.

Sistema de puente de reabastecimiento de combustible de gama alta de los aeropuertos (requisitos de alta resistencia a la corrosión y resistencia a la fatiga).
