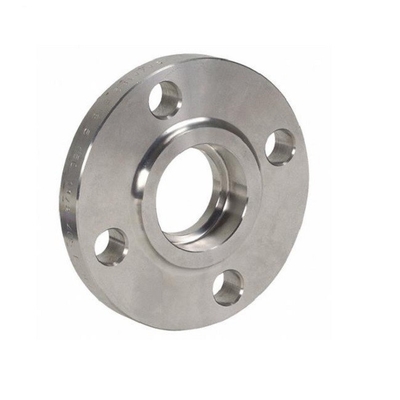

Brida de tubo de titanio PN0.25 Gr4, resbalón de titanio ANSI B16.5 en brida de tubo
Lugar de origen | China |
---|---|
Nombre de la marca | CSTI |
Certificación | ISO9001 |
Número de modelo | reborde del mocasín del titanio |
Cantidad de orden mínima | 1PC |
Precio | $30.00~$45.00/kg |
Detalles de empaquetado | Paquete de la caja de madera de la exportación con el atascamiento del metal para asegurar la caja f |
Tiempo de entrega | 10~15 días del trabajo |
Condiciones de pago | T/T, L/C |
Capacidad de la fuente | 2000 pedazos por mes |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xEstándar | ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 | Tamaño | EL 1/2 " ~ 60" NOTA NPS EL 1/2 - NPS 24 (DN 10 - 2000) |
---|---|---|---|
Forma | Reborde del mocasín | Clase de la presión | PN0.25~32Mpa |
Grado | Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 titanio | Uso | Industrial, cambiador de calor, extractor médico, auto, industria/médico |
Color | Astilla, color original del titanio, Ti natural, gris | Técnica | Forjado y el CNC trabajó a máquina |
Alta luz | Brida de tubo de titanio PN0.25,brida de tubo de titanio Gr4,brida de tubo deslizante de titanio ANSI B16.5 |

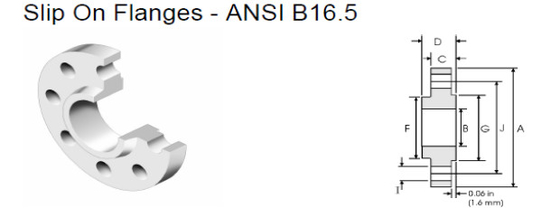

Descripción del resbalón del titanio en el reborde del tubo
El reborde del tubo del mocasín del titanio es un tipo de reborde usado para conectar los tubos o los tubos de diversos diámetros. El reborde del mocasín se diseña para deslizarse sobre el extremo del tubo o del tubo y después se suelda con autógena en el lugar para crear una junta segura y sin goteras.
El reborde tiene una forma circular y una cara plana con los agujeros de perno alrededor del perímetro. Los agujeros de perno son utilizados para conectar el reborde con el reborde o el equipo de acoplamiento por los pernos. El reborde del mocasín se utiliza típicamente en los usos donde requieren a la asamblea y el desmontaje fáciles, por ejemplo en tuberías, las fábricas de productos químicos, y las refinerías de petróleo.
Los rebordes del tubo del mocasín del titanio son de uso general en los ambientes des alta temperatura y corrosivos donde otros materiales pueden fallar. También se utilizan en industrias tales como aeroespacial, médico, y el infante de marina debido a su alta - fuerza - resistencia al ratio y a la corrosión del a-peso. El reborde del tubo del mocasín del titanio está disponible en diversos tamaños y se puede modificar para requisitos particulares para cumplir requisitos específicos
Especificación del resbalón del titanio en el reborde del tubo
productos |
Reborde del mocasín |
Grado material |
Gr1 Gr2 Gr3 Gr4 GR5 Gr7 Gr9 Gr11 |
Certificación |
ISO9001: Alibaba.com 2008 evaluó al proveedor |
Estándar |
ANSI B16.5 ASTM B16.5 ASME B16.47 JIS B2220 DIN2627-2628 |
tamaño |
EL 1/2 " ~ 60" NOTA NPS EL 1/2 - NPS 24 (DN 10 - 2000) |
Clase de la presión |
PN0.25~32Mpa |
(Estruendo) PN6 PN10 PN16 PN25 sin embargo PN250 |
|
150# 250# 300# 400# 500# 600# 900# 1500# 2500# |
|
Técnica |
Forjado y el CNC trabajó a máquina |
tipo |
Resbalón de Weldnecks - persianas roscadas ons Socketweld y Revestimiento-junta |
Superficie del reborde |
Cara aumentada (RF), cara plana (FF), Ring Type Joint (RTJ), y otros |
Requisitos químicos
|
N |
C |
H |
FE |
O |
Al |
V |
Paladio |
MES |
Ni |
Ti |
Gr1 |
0,03 |
0,08 |
0,015 |
0,20 |
0,18 |
/ |
/ |
/ |
/ |
/ |
bal |
Gr2 |
0,03 |
0,08 |
0,015 |
0,30 |
0,25 |
/ |
/ |
/ |
/ |
/ |
bal |
Gr5 |
0,05 |
0,08 |
0,015 |
0,40 |
0,20 |
5.5~6.75 |
3.5~4.5 |
/ |
/ |
/ |
bal |
Gr7 |
0,03 |
0,08 |
0,015 |
0,30 |
0,25 |
/ |
/ |
0.12~0.25 |
/ |
/ |
bal |
Gr9 |
0,03 |
0,08 |
0,015 |
0,25 |
0,15 |
2.5~3.5 |
2.0~3.0 |
/ |
/ |
/ |
bal |
Gr12 |
0,03 |
0,08 |
0,015 |
0,30 |
0,25 |
/ |
/ |
/ |
0.2~0.4 |
0.6~0.9 |
bal |
Requisitos extensibles
Grado |
Resistencia a la tensión (minuto) |
Rinda la fuerza (el minuto) |
Alargamiento (%) |
||
ksi |
M Pa |
ksi |
M Pa |
||
1 |
35 |
240 |
20 |
138 |
24 |
2 |
50 |
345 |
40 |
275 |
20 |
5 |
130 |
895 |
120 |
828 |
10 |
7 |
50 |
345 |
40 |
275 |
20 |
9 |
90 |
620 |
70 |
438 |
15 |
12 |
70 |
438 |
50 |
345 |
18 |
En general, estos rebordes son aproximadamente dos tercios clasificados de la fuerza de un reborde largo estándar del cuello de la soldadura y tienen una vida de cansancio de cerca de una mitad del de un reborde comparable del cuello de la largo-soldadura. Están conectados con los tubos usando dos soldaduras de prendedero, una en fuera del reborde y otra en el interior del reborde. Esto los hace un poco más largos para instalar en un tubo, así como reduce la flexibilidad del reborde porque combinarlos con el codo y las camisetas no son posibles. Todas las colocaciones usadas con los rebordes del mocasín deben tener un extremo recto.
Campo del uso del resbalón del titanio en el reborde del tubo
proceso 1.Chemical: Los rebordes del tubo del mocasín del titanio son de uso frecuente en las plantas de tratamiento químicas para las tuberías que transportan las sustancias químicas altamente corrosivas. La resistencia a la corrosión excelente del titanio le hace un material ideal para tales usos.
2.Oil y gas: Los rebordes del tubo del mocasín del titanio se utilizan en tuberías del petróleo y gas, particularmente para los usos costeros donde están cruciales la resistencia y la durabilidad a la corrosión.
generación 3.Power: En centrales eléctricas, los rebordes del tubo del mocasín del titanio se utilizan en tuberías que vapor del transporte, condensado, y otros líquidos. La resistencia de alta resistencia y a la corrosión del titanio hacerle un material conveniente para tales usos.
4.Aerospace: Los rebordes del tubo del mocasín del titanio se utilizan en la industria aeroespacial para los motores espaciales, los motores de avión, y otros componentes que requieran un material ligero y de alta resistencia.
5.Medical: Los rebordes del tubo del mocasín del titanio se utilizan en implantes médicos y odontología debido al biocompatibility, a la resistencia a la corrosión, y a la naturaleza ligera del titanio.
6.Marine: En ambientes marinos, los rebordes del tubo del mocasín del titanio se utilizan para las tuberías que agua de mar del transporte, las sustancias químicas, y otros líquidos. La resistencia a la corrosión del titanio le hace un material ideal para tales usos.
Éstos son apenas algunos de las industrias y de los usos donde los rebordes del tubo del mocasín del titanio pueden ser utilizados. Su resistencia, y biocompatibility de alta resistencia, a la corrosión los hacen convenientes para una amplia gama de usos en diversas industrias.
Caso del uso del resbalón del titanio en el reborde del tubo en la industria de transformación química
En la industria de transformación química, las sustancias químicas altamente corrosivas se transportan a menudo a través de tuberías. Para prevenir los escapes y asegurar la operación segura, los rebordes de alta calidad se requieren. En un tal uso, una compañía química necesaria para substituir los rebordes en una tubería que transportaba el ácido hidroclórico.
Eligieron utilizar el tubo del mocasín del titanio ensanchan debido a la resistencia a la corrosión excelente del titanio. Los rebordes fueron hechos del titanio del grado 2 y diseñados para resolver especificaciones del ANSI B16.5. También fueron modificados para requisitos particulares con una cara aumentada y un final superficial liso para asegurar una conexión sin goteras.
Los rebordes del tubo del mocasín del titanio fueron instalados en la tubería, y el ácido hidroclórico fue transportado con éxito sin ningunos escapes o problemas. La compañía química estuvo satisfecha con el funcionamiento de los rebordes y decidía a utilizarlos en otras tuberías en su instalación.
Este caso del uso destaca la importancia de usar los rebordes de alta calidad en ambientes corrosivos, y las ventajas de usar los rebordes del tubo del mocasín del titanio en tales usos.
Etiqueta: Reborde del tubo del mocasín, reborde del titanio, reborde del tubo del titanio
